El equipo de destilación de 2000 litros es un sistema de destilación de mediana a gran escala diseñado para separar mezclas líquidas, con una capacidad del recipiente de ebullición principal de 2000 litros.
Está compuesto principalmente por una caldera de calentamiento, un condensador, un tanque de recolección y componentes básicos de control, adecuado para destilerías pequeñas y medianas o instalaciones de producción que requieren una mayor producción que las unidades de 1000 litros, ideal para la producción por lotes de licores, aceites esenciales u otros productos destilados.
1. Requisitos y diferencias de materiales: los materiales comunes para equipos de destilación son cobre rojo y acero inoxidable
A: ¿Por qué usar cobre rojo costoso?
1. El cobre rojo tiene buena conductividad térmica;
2. Porque el contacto entre el cobre rojo y el licor juega un papel catalítico y reacción química;
3. El cobre rojo tiene buena resistencia a la acidez del vino crudo;
4. El cobre rojo puede precipitar sales de cobre insolubles como ácido butírico, ácido acético, ácido cáprico y ácido láurico, eliminando estos ácidos de mal olor.
B: El cobre rojo se divide en cobre rojo TP2 y cobre rojo T2. Elegimos cobre rojo TP2 por sus ventajas y desventajas
Desventajas del cobre TP2: El cobre TP2 es más costoso que el cobre T2, por lo que el costo es alto.
Ventajas del cobre rojo TP2: El cobre rojo TP2 contiene 99.9% de cobre y solo una pequeña cantidad de P (0.015-0.040). El propósito principal de una pequeña cantidad de P es mejorar el rendimiento de soldadura de los tubos de cobre, garantizar la calidad de soldadura de los productos y prevenir fugas.
Ventajas del cobre rojo T2: precio bajo y costo reducido.
Desventajas del cobre rojo T2: El cobre rojo T2 contiene muchas otras impurezas, como Bi, Sb, As, Fe, Pb y S. El rendimiento de soldadura es pobre, lo que no garantiza la calidad de soldadura del producto y es propenso a fugas. Lo más importante es que, durante el proceso de destilación, las impurezas de otros componentes en el cobre rojo T2 pueden introducirse en el licor y destilarse juntas.
2. El núcleo técnico del equipo de destilación
A: El equipo de destilación está hecho de cobre rojo TP2 y acero inoxidable 304. Es difícil soldar dos materiales diferentes. La tecnología de soldadura de los trabajadores también es bastante alta. Tenemos tecnología de soldadura madura y trabajadores de soldadura calificados.
B: Mecanismo interno de la columna de destilación. Las columnas de destilación generalmente están integradas. El interior necesita dividirse en 5 capas de particiones y ampollas. Se necesita equipo grande para su producción. Si hay fugas graves de aire o licor entre cada capa interna, entonces esa capa no puede formar el nivel de líquido del licor, por lo que esta capa no puede desempeñar el papel de columna de destilación.
3. Ventajas del equipo de destilación
A: Se adopta tecnología de soldadura de brida en la posición de soldadura del equipo de destilación para garantizar que no haya fugas.
B: La olla de destilación se divide en una capa, doble capa y tres capas. La olla de destilación de tres capas tiene camisa para calentamiento. La parte inferior y los alrededores de la olla de destilación se calientan al mismo tiempo, lo que tiene un alto efecto de calentamiento y efecto de ahorro de energía.
C: El condensador dividido y el condensador se enfrían por tubos. Hay muchos tubos en el interior, con un área grande de intercambio de calor y alto efecto de enfriamiento.
NO.3 Breve introducción del equipo de destilación multifuncional de 2000L
NO.4 Parámetros técnicos del equipo de destilación multifuncional de 2000L
Nombre | Olla de destilación multifuncional |
Volumen de trabajo | 2000L |
Volumen de diseño | 2500L |
Modo de destilación | Destilación en torre |
Tiempo de destilación | Aproximadamente 6 horas |
Calentamiento | Modo de calentamiento | Calentamiento por vapor de camisa |
Área de calentamiento | 5.51㎡ |
Demanda de vapor | 200KG/H |
Presión de vapor | <0.1MPa |
Modo de enfriamiento | Enfriamiento por circulación de agua helada |
Área de superficie de enfriamiento | 11.33㎡ |
Demanda de agua | 0.8T/H |
Temperatura del agua | 5℃~ 10℃(Temperatura del agua helada) |
Potencia total | 3.7KW |
Dimensión total | Aproximadamente 4600mm*2000mm*4000mm |
NO.5 Configuración y cotización del equipo de destilación de 2000L
NO. | Nombre | Explicación | Cantidad |

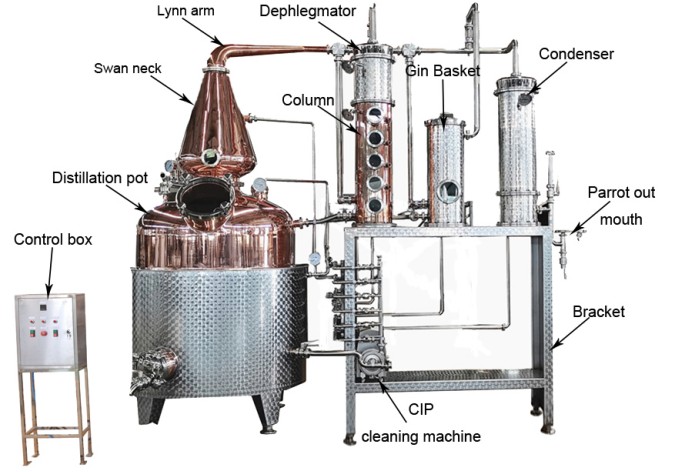

1 | 2000L Olla de destilación | 1. Volumen: 2000L (volumen de trabajo) 2500L(Volumen de diseño) 2. Material: Cobre rojo TP2 & acero inoxidable SUS304 (tanque interior de cobre, capa de calentamiento de acero inoxidable y recubrimiento de escamas de pescado) 3. Estilo: diseño de tres capas, calentamiento por vapor (modo de calentamiento de camisa en la parte inferior y alrededor), incluyendo capa de aislamiento. 4. Material de la capa de aislamiento: lana de roca de silicato de aluminio, material resistente a altas temperaturas e ignífugo. 5. Área de intercambio de calor: 5.51㎡ 6. Configuración: Escotilla de vidrio completo, válvula de seguridad, manómetro, termómetro, sensor de temperatura PT100, válvula de bola, válvula de purga, bola de limpieza CIP, mezclador motorizado, lámpara excitadora, válvula de parada, filtro en Y, manómetro de vapor y trampa, etc. 7. Espesor: el espesor del revestimiento de cobre rojo TP2 es de 5mm, el espesor de la capa de calentamiento es de 4mm y la carcasa exterior es de 2mm 8. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
2 | Cuello de cisne | 1. Material: Cobre rojo TP2． 2. Estilo: farol 3. Espesor 3mm 4. Configuración estándar: Vidrio de observación, bola de limpieza CIP 5. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
3 | Brazo Lynn | 1. Material: Cobre rojo TP2． 2. Espesor 3mm 3. Ángulo: 100 grados 4. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
4 | Columna | 1. Material: Cobre rojo T2 2. Tamaño: 16”(Φ400mm) 3. Espesor: 3mm (espesor de pared de la carcasa) 4. Configuración: se equipan partición de cobre rojo y cubierta de burbuja de cobre en el interior, 4 capas de diafragma (Cada piso está equipado con dispositivo de reflujo manual), 5 vidrios de observación, la capa inferior es la capa de reflujo. La parte superior está equipada con termómetro, cada piso está equipado con bolas de limpieza CIP y válvula de retención 5. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
5 | Deflegmador | 1.Material: Acero inoxidable SUS304 2.Tamaño: 16”(Φ400mm) 3.Estilo: condensación tipo columna (tipo carcasa y tubo), hay 71 canales de tubo de acero inoxidable SUS304 en el interior 4.Área de superficie de enfriamiento:2.51㎡ 5.Configuración: Termómetro, tapa de corona y bola de limpieza CIP 6.Espesor: Acero inoxidable SUS304 3mm | 1 |
6 | Cesta de ginebra | 1. Material: Acero Inoxidable 304 2. Tamaño: 16”(Φ400mm) 3. Configuración: Vidrio de observación, Interior: Cesta colgante de cobre rojo TP2 y bola de limpieza CIP 4. Espesor: espesor de la carcasa: 3mm | 1 |
7 | Condensador | 1.Material: Acero inoxidable SUS304 2.Tamaño: 14”(Φ350mm) 3. Estilo: condensación tipo columna (tipo carcasa y tubo), hay 234 canales de tubo de acero inoxidable SUS304 en el interior 4.Área de superficie de enfriamiento:8.82㎡ 5.Configuración estándar: Termómetro y bola de limpieza CIP | 1 |
8 | Boca de vino | 1. Material: Acero inoxidable SUS304 2.Estilo: tipo simple, fácil de observar la situación del vino | 1 |
9 | Soporte | 1. Material: Acero inoxidable 304 | 1 |
