Requisitos y diferencias de materiales: los materiales comunes para los equipos de destilación son cobre rojo y acero inoxidable
A: ¿Por qué usar cobre rojo costoso?
1. El cobre rojo tiene buena conductividad térmica;
2. Porque el contacto entre el cobre rojo y el licor desempeñará un papel catalítico y reacción química;
3. El cobre rojo tiene buena resistencia a la acidez del vino crudo;
4. El cobre rojo puede precipitar sales de cobre insolubles como ácido butírico, ácido acético, ácido cáprico y ácido láurico, de modo que estos ácidos de mal olor puedan eliminarse.
B: El cobre rojo se divide en cobre rojo TP2 y cobre rojo T2. Elegimos el cobre rojo TP2 por sus ventajas y desventajas
Desventajas del cobre TP2: El cobre TP2 es más costoso que el cobre T2, por lo que el costo es alto.
Ventajas del cobre rojo TP2: El cobre rojo TP2 contiene 99.9% de cobre y solo una pequeña cantidad de P (0.015-0.040). El propósito principal de una pequeña cantidad de P es mejorar el rendimiento de soldadura de los tubos de cobre, garantizar la calidad de soldadura de los productos y prevenir fugas.
Ventajas del cobre rojo T2: precio bajo y costo reducido.
Desventajas del cobre rojo T2: El cobre rojo T2 contiene muchas otras impurezas, como Bi, Sb, As, Fe, Pb y S. El rendimiento de soldadura es deficiente, lo que no puede garantizar la calidad de soldadura del producto y es propenso a fugas. Lo más importante es que, durante el proceso de destilación, las impurezas de otros componentes en el cobre rojo T2 pueden introducirse en el vino y destilarse juntas.
1. El núcleo técnico del equipo de destilación
A: El equipo de destilación está hecho de cobre rojo TP2 y acero inoxidable 304. Es difícil soldar dos materiales diferentes juntos. La tecnología de soldadura de los trabajadores también es bastante alta. Tenemos tecnología de soldadura madura y trabajadores de soldadura calificados.
B: Mecanismo interno de la columna de destilación. Las columnas de destilación generalmente son integradas. El interior necesita dividirse en 5 capas de particiones y ampollas. Se necesita equipo grande para la producción. Si hay una fuga grave de aire y licor entre cada capa interna, entonces esa capa no puede formar la capa de nivel de licor, por lo que esta capa no puede desempeñar el papel de columna de destilación.
2. Ventajas del equipo de destilación
A: Se adopta tecnología de soldadura de brida en la posición de soldadura del equipo de destilación para garantizar que no haya fugas en el equipo de destilación.
B: La olla de destilación se divide en capa simple, doble y triple. La olla de destilación de tres capas tiene camisa para calentamiento. La parte inferior y los alrededores de la olla de destilación se calientan al mismo tiempo, lo que tiene un alto efecto de calentamiento y efecto de ahorro de energía.
C: El condensador dividido y el condensador se enfrían por tubos. Hay muchos tubos en el interior, con un área de intercambio de calor grande y un alto efecto de enfriamiento.

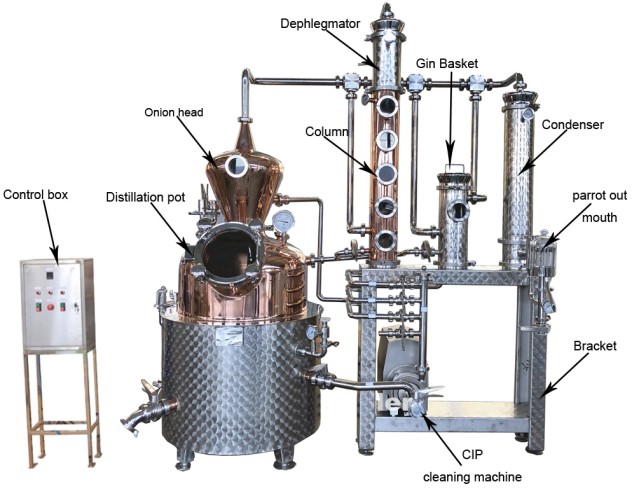

NO.2 Introducción al equipo de destilación
NO.3 Parámetros técnicos del equipo de destilación de 200L
Nombre | Equipo de destilación |
Volumen de trabajo | 200L |
Volumen de diseño | 240L |
Modo de destilación | Destilación en torre |
Tiempo de destilación | Aproximadamente 3 horas |
Calentamiento | Modo de calentamiento | Calentamiento por varilla eléctrica con camisa |
Área de calentamiento | 1.4㎡ |
Potencia de la varilla eléctrica | 20KW |
Tiempo de calentamiento | Aproximadamente 60 minutos |
Modo de enfriamiento | Agua corriente a temperatura ambiente |
Área de superficie de enfriamiento | 1.84㎡ |
Demanda de agua | 0.2-0.4T/H |
Potencia total | 21.12KW |
Dimensiones totales | Aproximadamente 2400mm*1100mm*2500mm |
Configuración y cotización del equipo de destilación de 200L
Mejor cotización FOB
NO. | Nombre | Explicación | Cantidad | Notas |

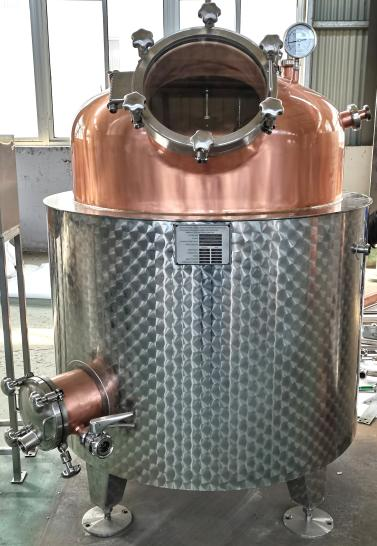

1 | 200L Olla de destilación | 1. Volumen: 200L (volumen de trabajo), 240L (volumen de diseño) 2. Material: Cobre rojo TP2 y acero inoxidable SUS304 (tanque interior de cobre, capa de calentamiento de acero inoxidable y recubrimiento de escamas de pescado) 3. Estilo: diseño de tres capas, calentamiento por varilla eléctrica (modo de calentamiento con camisa en la parte inferior y alrededor), incluyendo capa de aislamiento externa. 4. Material de la capa de aislamiento: lana de roca de silicato de aluminio, material resistente a altas temperaturas e ignífugo. 5. Área de intercambio de calor: 1.4㎡ 6. Configuración: Escotilla de vidrio completo, válvula de seguridad, manómetro, termómetro, sensor de temperatura PT100, válvula de bola, válvula de purga, bola de limpieza CIP, mezclador motorizado, lámpara excitadora, varilla eléctrica y medidor de nivel de vidrio, etc. 7. Grosor: el grosor del revestimiento de cobre rojo TP2 es de 3mm, el grosor de la capa de calentamiento es de 4mm y la carcasa exterior es de 2mm 8. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|
2 | Cabeza de cebolla | 1. Material: Cobre rojo TP2. 2. Grosor: 3mm 3. Configuración estándar: Vidrio de inspección, bola de limpieza CIP 4. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|

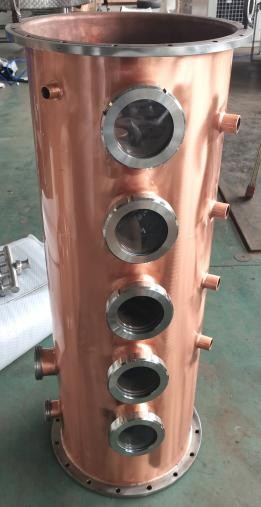

3 | Columna | 1. Material: Cobre rojo T2 2. Tamaño: 8”(Φ203mm) 3. Grosor: 3mm (grosor de la pared del casco) 4. Configuración: tabique de cobre rojo y cubierta de burbujas de cobre equipados en el interior, 4 capas de diafragma, 5 vidrios de inspección, la capa inferior es la capa de reflujo. Parte superior equipada con termómetro, cada piso está equipado con bolas de limpieza CIP y válvula de retención 5. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|

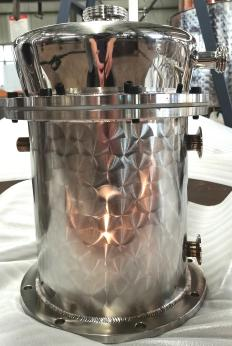

4 | Desflegmador | 1. Material: Acero inoxidable SUS304 2. Tamaño: 8”(Φ203mm) 3. Estilo: condensación tipo columna (tipo carcasa y tubo), hay 19 canales de tubo de acero inoxidable SUS304 en el interior 4. Área de superficie de enfriamiento: 0.37㎡ 5. Configuración: Termómetro, tapa de corona y bola de limpieza CIP 6. Grosor: Acero inoxidable SUS304 3mm | 1 |
|

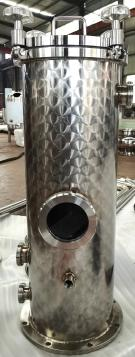

5 | Cesta de ginebra | 1. Material: Acero inoxidable 304 y cobre rojo TP2 2. Tamaño: 8”(Φ203mm) 3. Configuración: Vidrio de inspección, equipado internamente: cesta colgante de cobre rojo TP2 y bola de limpieza CIP 4. Grosor: grosor del casco: 3mm | 1 |
|

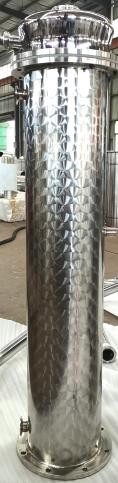

6 | Condensador | 1. Material: Acero inoxidable SUS304 2. Tamaño: 6”(Φ152mm) 3. Estilo: condensación tipo columna (tipo carcasa y tubo), hay 52 canales de tubo de acero inoxidable SUS304 en el interior 4. Área de superficie de enfriamiento: 1.47㎡ 5. Configuración estándar: Termómetro y bola de limpieza CIP | 1 |
|

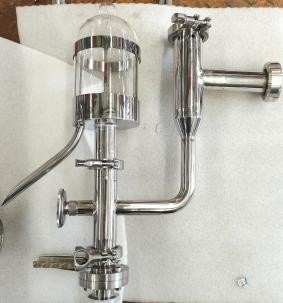

| Boca de loro | 1. Material: Acero inoxidable SUS304 2. Estilo: tipo simple, fácil de observar la situación del vino | 1 |
|
8 | Soporte | 1. Material: Acero inoxidable 304 | 1 |
|

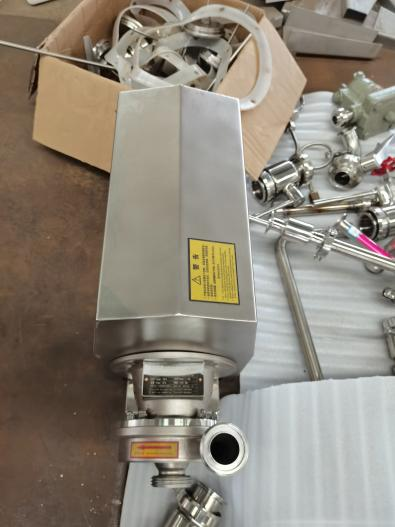

9 | Limpieza CIP | 1. Material: Acero inoxidable 304 2. Potencia: 0.75KW (EX) 3. Función: utilizado para limpiar la olla de destilación, cabeza de whisky, columna, desflegmador, cesta de ginebra y condensador. 4. Configuración: tubería y válvula de acero inoxidable, cada parte se puede controlar por separado para la limpieza | 1 |
|

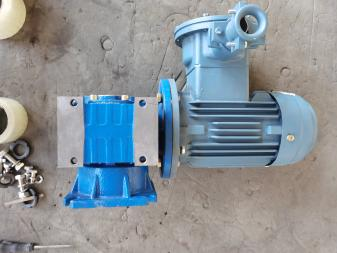

10 | Motor de mezcla | 1. Potencia: 0.37KW (EX) | 1 |
|
11 | Varilla eléctrica | Potencia: 20kw (Dos de 10kw) | 2 |
|
12 | Caja de control | 1. Estilo: tipo botón ordinario, carcasa de acero inoxidable 304 2. Función: controlar el interruptor del motor de mezcla y la bomba de limpieza CIP, medir y mostrar la temperatura, etc. | 1 |
|
13 | Tratamiento superficial externo del cobre rojo | 1. Tratamiento superficial externo del cobre rojo: pulido espejo o tratamiento antioxidante 2. Se recomienda utilizar tratamiento antioxidante para limpiar la superficie del cobre rojo, ya que puede oxidarse al entrar en contacto con el aire o el agua. | 1 | El tratamiento antioxidante ya es estándar en fábrica, Si no se requiere, especifique |
