NO.2 Diferencia de material
1. Requisitos y diferencias de material: los materiales comunes para equipos de destilación son cobre rojo y acero inoxidable
A: ¿Por qué usar cobre rojo costoso?
1. El cobre rojo tiene buena conductividad térmica;
2. Porque el contacto entre el cobre rojo y el licor desempeñará un papel catalítico y reacción química;
3. El cobre rojo tiene buena resistencia a la acidez del vino crudo;
4. El cobre rojo puede precipitar sales de cobre insolubles como ácido butírico, ácido acético, ácido cáprico y ácido láurico, eliminando estos ácidos de mal olor.
B: El cobre rojo se divide en cobre rojo TP2 y cobre rojo T2. Elegimos el cobre rojo TP2 por sus ventajas y desventajas
Desventajas del cobre TP2: El cobre TP2 es más costoso que el cobre T2, por lo que el costo es alto.
Ventajas del cobre rojo TP2: El cobre rojo TP2 contiene 99.9% de cobre y solo una pequeña cantidad de P (0.015-0.040). El propósito principal de una pequeña cantidad de P es mejorar el rendimiento de soldadura de los tubos de cobre, garantizar la calidad de soldadura de los productos y prevenir fugas.
Ventajas del cobre rojo T2: precio bajo y costo reducido.
Desventajas del cobre rojo T2: El cobre rojo T2 contiene muchas otras impurezas, como Bi, Sb, As, Fe, Pb y S. El rendimiento de soldadura es deficiente, lo que no puede garantizar la calidad de soldadura del producto y es propenso a fugas. Lo más importante es que, durante el proceso de destilación, las impurezas de otros componentes en el cobre rojo T2 pueden incorporarse al vino y destilarse juntas.
2. El núcleo técnico de los equipos de destilación
A: El equipo de destilación está hecho de cobre rojo TP2 y acero inoxidable 304. Es difícil soldar dos materiales diferentes. La tecnología de soldadura de los trabajadores también es bastante alta. Contamos con tecnología de soldadura madura y trabajadores de soldadura calificados.
B: Mecanismo interno de la columna de destilación. Las columnas de destilación generalmente están integradas. El interior necesita dividirse en 5 capas de particiones y ampollas. Se necesita equipo grande para la producción. Si hay fugas graves de aire y licor entre cada capa interna, entonces esa capa no puede formar la capa de nivel de licor, por lo que esta capa no puede desempeñar el papel de columna de destilación.
3. Ventajas del equipo de destilación
A: Se adopta tecnología de soldadura de brida en la posición de soldadura del equipo de destilación para garantizar que no haya fugas en el equipo de destilación.
B: La olla de destilación se divide en capa simple, doble y triple. La olla de destilación de tres capas tiene camisa para calentamiento. La parte inferior y los alrededores de la olla de destilación se calientan al mismo tiempo, lo que tiene un alto efecto de calentamiento y efecto de ahorro de energía.
C: El condensador dividido y el condensador se enfrían por tubos. Hay muchos tubos en el interior, con gran área de intercambio de calor y alto efecto de enfriamiento.
NO.3 Introducción breve del equipo de destilación
NO.4 Parámetros técnicos del equipo de destilación multifuncional de 500L
Nombre | Olla de destilación multifuncional |
Volumen de trabajo | 500L |
Volumen de diseño | 700L |
Modo de destilación | Destilación por torre |
Tiempo de destilación | Aproximadamente 4-8 horas |
Calentamiento | Modo de calentamiento | Calentamiento por camisa de vapor |
Área de calentamiento | 2.5㎡ |
Demanda de vapor | 50KG/H |
Presión de vapor | <0.1MPa |
Tiempo de calentamiento | Aproximadamente 60 minutos |
Modo de enfriamiento | Enfriamiento por circulación de agua helada |
Área de superficie de enfriamiento | 5.86㎡ |
Demanda de agua | Demanda máxima de agua 1.5T/H |
Potencia total | 1.85KW |
Dimensión total | 3100mm*1400mm*3900mm |

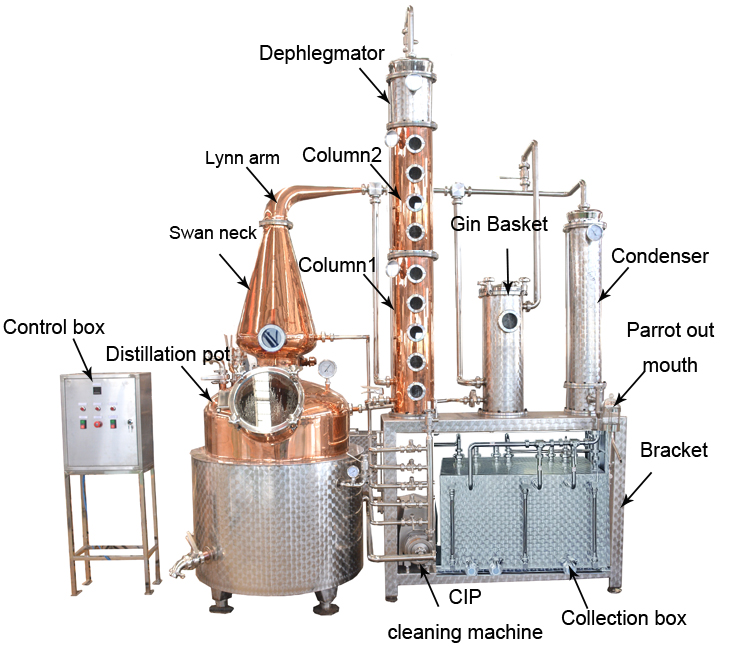

Configuración y cotización del equipo de destilación de 500L
Mejor cotización FOB
NO. | Nombre | Explicar | Cantidad | Notas |
1 | 500L Olla de destilación | 1. Volumen: 500L (volumen de trabajo) 700L(Volumen de diseño) 2. Material: Cobre rojo TP2 y acero inoxidable SUS304 (tanque interior de cobre, capa de calentamiento de acero inoxidable y recubrimiento de escamas de pescado) 3.Estilo: diseño de tres capas, calentamiento por vapor(Modo de calentamiento por camisa en la parte inferior y alrededor）, incluyendo capa de aislamiento externa. 4. Material de la capa de aislamiento: lana de roca de silicato de aluminio, material resistente a altas temperaturas e ignífugo. 5.Área de intercambio de calor: 2.5㎡ 6. Configuración: Escotilla de vidrio completo, válvula de seguridad, manómetro, termómetro, sensor de temperatura PT100, válvula de bola, válvula de purga, bola de limpieza CIP, mezclador motorizado, lámpara excitadora, válvula de drenaje, válvula de globo, etc. 7. Espesor: el espesor del revestimiento de cobre rojo TP2 es de 4mm, el espesor de la capa de calentamiento es de 4mm y la carcasa exterior es de 2mm 8. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|

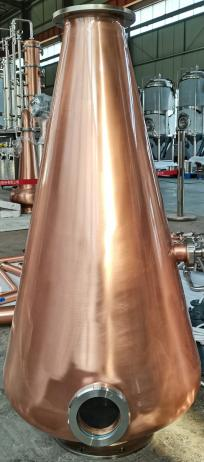

2 | Cuello de cisne | 1. Material: Cobre rojo TP2． 2. Espesor 3mm 3. Estilo: Forma de farol 4. Configuración estándar: Vidrio de inspección, bola de limpieza CIP 5. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|

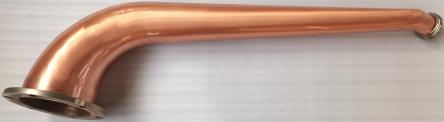

3 | Brazo de lince | 1. Material: Cobre rojo TP2． 2. Espesor 3mm 3. Ángulo: 100 grados 4. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|

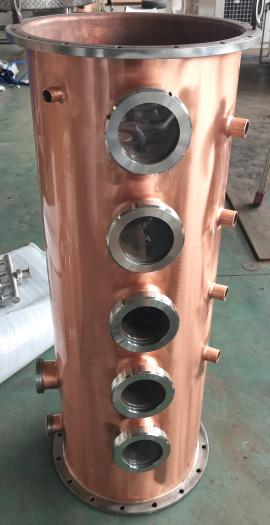

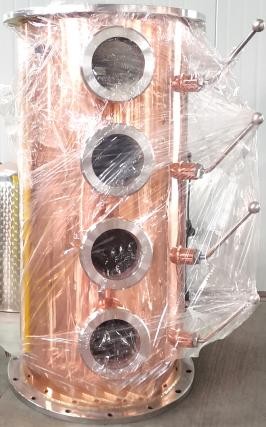

4 | Columna | 1. Material: Cobre rojo T2 2. Tamaño: 12”(Φ300mm) 3. Espesor: 3mm (espesor de pared de la carcasa) 4. Configuración: en el interior se equipan tabique de cobre rojo y cubierta de burbujas de cobre, 4 capas de diafragma（Cada piso está equipado con dispositivo de reflujo manual）, 5 vidrios de inspección, la capa inferior es la capa de reflujo. La parte superior está equipada con termómetro, cada piso está equipado con bolas de limpieza CIP y válvula de retención 5. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|
5 | Columna | 3. Material: Cobre rojo T2 4. Tamaño: 12”(Φ300mm) 3. Espesor: 3mm (espesor de pared de la carcasa) 4. Configuración: en el interior se equipan tabique de cobre rojo y cubierta de burbujas de cobre, 4 capas de diafragma（Cada piso está equipado con dispositivo de reflujo manual）, 4 vidrios de inspección. La parte superior está equipada con termómetro, cada piso está equipado con bolas de limpieza CIP y válvula de retención 5. Proceso de soldadura: la conexión entre el cobre rojo TP2 y el acero inoxidable SUS304 se suelda mediante tecnología de brida | 1 |
|
6 | Desflegmador | 1.Material: Acero inoxidable SUS304 2.Tamaño: 12”(Φ300mm) 3. Estilo: condensación tipo columna (tipo carcasa y tubo), hay 37 canales de tubo de acero inoxidable SUS304 en el interior 4.Área de superficie de enfriamiento: 1.02㎡ 5. Configuración: Termómetro, tapa de corona y bola de limpieza CIP 6. Espesor: espesor de la carcasa 3mm | 1 |
|

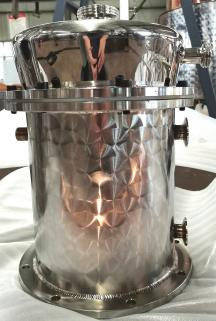

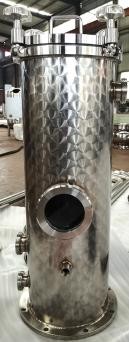

7 | Cesta de ginebra | 1. Material: Acero inoxidable SUS304 y cobre rojo TP2 2. Tamaño:12”(Φ300mm) 3. Configuración: Vidrio de inspección, Incorporado: cesta colgante de cobre rojo TP2 y bola de limpieza CIP 4. Espesor:espesor de la carcasa 3mm | 1 |
|

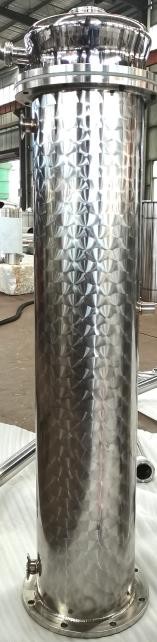

8 | Condensador | 1.Material: Acero inoxidable SUS304 2.Tamaño: 10”(Φ250mm) 3. Estilo: condensación tipo columna (tipo carcasa y tubo), hay 154 canales de tubo de acero inoxidable SUS304 en el interior 4.Área de superficie de enfriamiento: 4.84㎡ 5. Configuración estándar: Termómetro y bola de limpieza CIP 6. Espesor:espesor de la carcasa 3mm | 1 |
|
9 | Boca de vino | 1. Material: Acero inoxidable SUS304 y vidrio 2.Estilo: tipo simple, fácil de observar la situación del vino | 1 |
|
10 | Soporte | 1. Material: Acero inoxidable 304 | 1 |
|

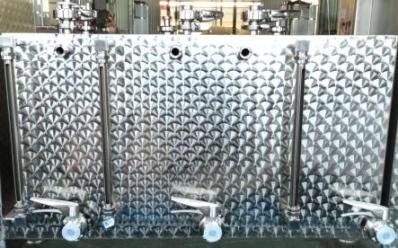

11 | Vino Caja de colección | 1. Material:Acero inoxidable SUS304 2. Espesor: 3mm 3. Función: Recolectar cabezas de prensa, corte medio y colas débiles 4. Configuración: Válvula de mariposa de pico de pato de acero inoxidable 304, válvula de respiración, espejo, etc. | 1 |
|
12 | Limpieza CIP | 1. Material: Acero inoxidable 304 2. Potencia: 1.1KW (EX) 3. Función: utilizado para limpiar la olla de destilación, cuello de cisne, columna, desflegmador, cesta de ginebra y condensador. 4. Configuración: tubería y válvula de acero inoxidable, cada parte se puede controlar por separado Limpieza | 1 |
|
13 | Motor de mezcla | 1. Potencia: 0.75KW (EX) | 1 |
|
14 | Caja de control | 1. Estilo: tipo botón ordinario, carcasa de acero inoxidable 304 2. Función: controlar el interruptor del motor de mezcla y la bomba de limpieza CIP, medir y mostrar la temperatura, etc. | 1 |
|
15 | Tratamiento superficial externo del cobre rojo | 1. Tratamiento superficial externo del cobre rojo: pulido espejo o tratamiento antioxidante 2. Configuración estándar: Tratamiento antioxidante, conveniente para limpiar la superficie externa del cobre rojo, ya que se oxida en contacto con el aire o el agua. 3. Atención: Si no se requiere, por favor explique | 1 |
|
